Tuto : Comment démonter une manette Xbox One S

Que ce soit pour modifier la coque ou changer le stick analogique de votre manette Xbox One, il vous faudra apprendre à la démonter.

Nous avons réalisé l’exercice sur une manette Xbox One S pour adapter des accessoires commandés chez Draw My Pad, nous en profitons pour rédiger un tutoriel photo.

Règle N°1 : Pour un travail soigné, il faut un espace de travail propre et organisé. Faites de la place autour de vous.

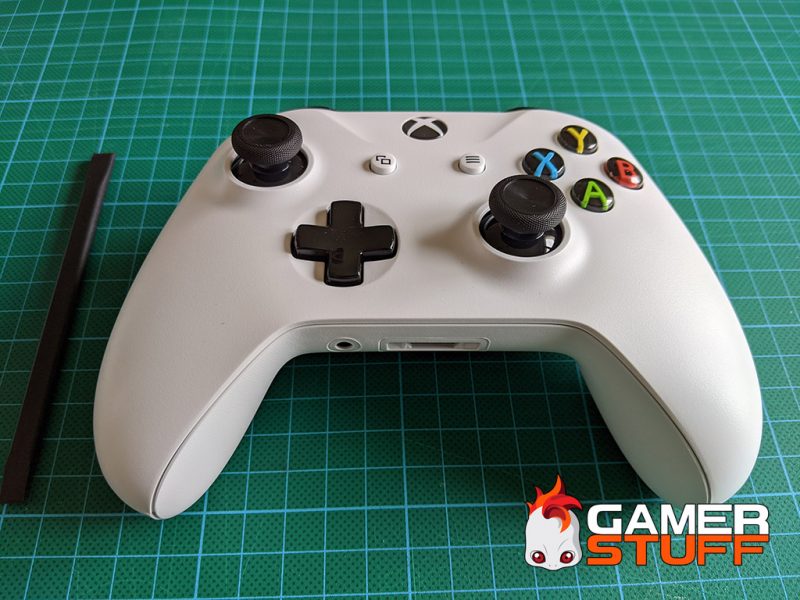

Étape 0 : Se munir d’une manette Xbox One S

Ici nous prendrons une manette Xbox One S neuve, achetée pour l’occasion.

tuto demonter manette Microsoft Xbox One S

Les Xbox One Slim sont les premiers modèles de Xbox One à être livrés avec de nouveaux modèles de manettes. Les premiers modèles de manette Xbox One sont reconnaissables à l’encoche au niveau du bouton Xbox, sur la version 2 la coque englobe le bouton Xbox.

Vous aurez besoin de 2 tournevis spéciaux : Security Torx T8 et Security Torx T6

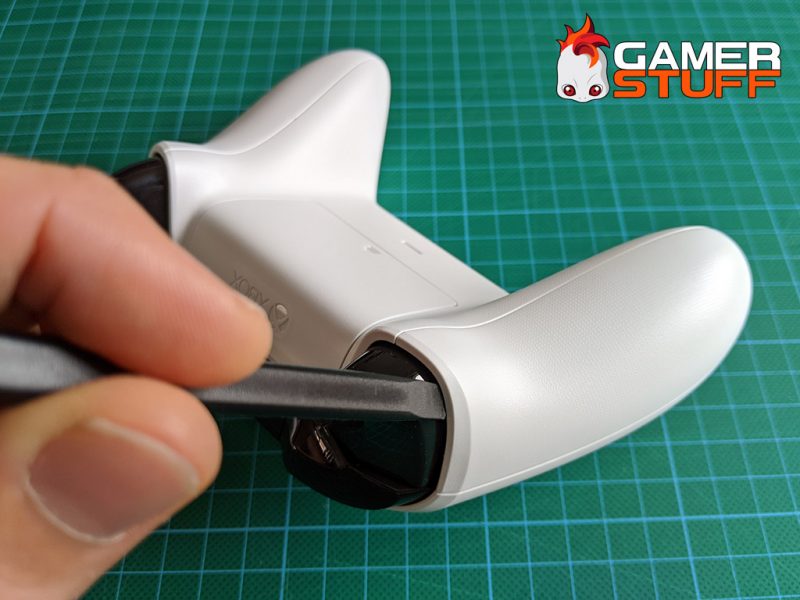

Étape 1 : Déclipser les coques latérales

Pour déclipser les coques latérales je recommande d’utiliser un accessoire en nylon/plastique pour ne pas détériorer la coque d’origine.

  • Retirez le cache du compartiment à piles.
  • Retirez les piles.
  • Commencez par un côté
  • Insérez la spatule dans la jointure et faites levier pour soulever et éloignez la coque latérale de la coque arrière avec un mouvement de va-et-vient.
  • Si ça ne vient pas, faites ceci tout le long de la jointure de la coque latérale.
  • Reproduisez cette opération de l’autre côté

tuto demonter manette Microsoft Xbox One S

Personnellement je trouve cette étape assez complexe. Les pâtes qui retiennent les coques latérales sont bizarrement placées et on a l’impression de les exploser en forçant. Mais il n’en est rien.

Étape 2 : Dévisser les coques

Pour dévisser la coque, il faut retirer 5 vis Torx T8.

  • Commencez par retirer les 4 vis placées sur les côtés
  • La 5ème vis est cachée sous l’autocollant du compartiment à piles.
  • Retirer la coque arrière

Personnellement j’ai décollé délicatement la moitié de l’autocollant à l’aide d’un sèche cheveux, de façon à pouvoir le replacer correctement après.

Les cartes PCB de la manette sont à présent accessibles.

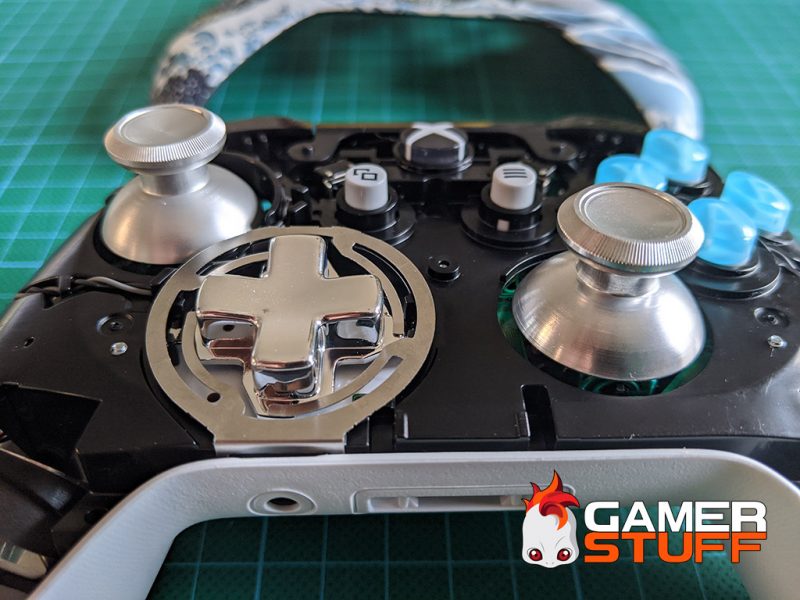

Étape 3 : Démonter les boutons de sticks analogiques

Les boutons de sticks analogiques sont simplement emboités sur les mécanismes.

  • Pour les retirer il suffit de tirer dessus

tuto personnalisation manette Xbox One S coque boutons

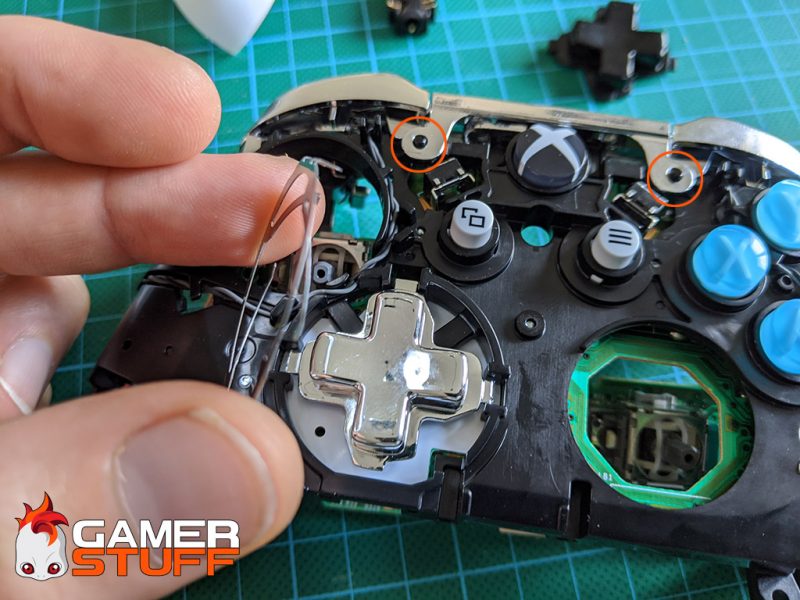

Étape 4 : Démonter la croix directionnelle

Pour démonter la croix directionnelle, c’est très simple également.

  • Il suffit de basculer doucement l’armature en ferraille

tuto demonter manette Microsoft Xbox One S

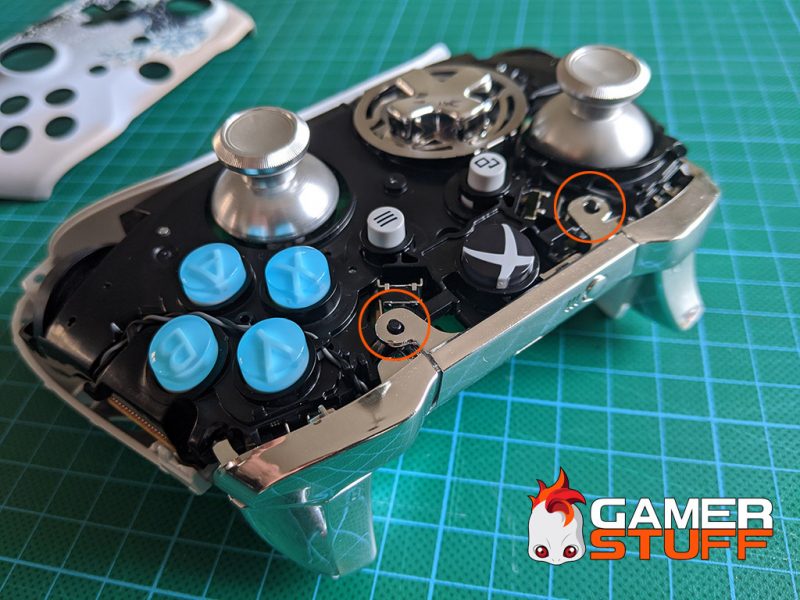

Étape 5 : Accéder aux boutons LB/RB

Sur une manette Xbox One S, les boutons LB/RB sont liés entre eux. Il s’agit du même morceaux de plastique, surplombé par un autre morceau qui maintient l’ensemble.

Pour les retirer :

  • Faites basculer vers l’avant la partie plastique du milieu au niveau des 2 ergots supérieurs.
  • Retirez la réglette des boutons comprenant les 2 boutons en tirant dessus vers l’avant
  • Retirez le petit bouton de synchronisation

tuto demonter manette Microsoft Xbox One S

Étape 6 : Démonter les gâchettes LT/RT

Démonter les gâchettes LT/RT.

  • Retirez la petite vis placée sur le côté.
  • Basculez le bouton sur le côté opposé pour le désengager.

Si vous ne vouliez changer que les coques de votre manette Xbox One S, les boutons de sticks analogiques, la croix directionnelle ou les boutons LT/RT & LB/RB, vous pouvez vous arrêter là.

Si toutefois vous souhaitez accéder aux mécanismes des sticks analogiques ou aux boutons (A, B, X, Y, Vu, Menu, Xbox), il va vous falloir aller un peu plus loin et passer à l’étape 7.

Étape 7 : Dévisser les 2 cartes PCB

Les boutons sont placés entre l’armature en plastique noir (que je tiens entre les doigts sur la photo ci-dessous) et les cartes PCB. Pour y accéder il va vous falloir vous munir du tournevis Torx T6 afin de retirer plusieurs vis (8 au total).

  • Commencez à retirer les 5 vis apparentes visibles sur la photo principale
  • Basculez la carte PCB du dessus (sur laquelle sont soudés les vibreurs) afin d’accéder aux 3 vis cachées Torx de la carte PCB du dessous.
  • Dévissez ces 3 autres vis.
  • Attention à la prise jack qui vient de se faire la malle.

Faites bien attention à ne pas endommager les fils des vibreurs. Ils sont extrêmement fins.
Au passage, vous avez surement remarqué que la prise jack n’est pas fixée. Elle est simplement maintenue entre les 2 cartes PCB. N’oubliez pas de la repositionner correctement lors du remontage, les contacteurs dorés positionnés vers la carte PCB du haut.

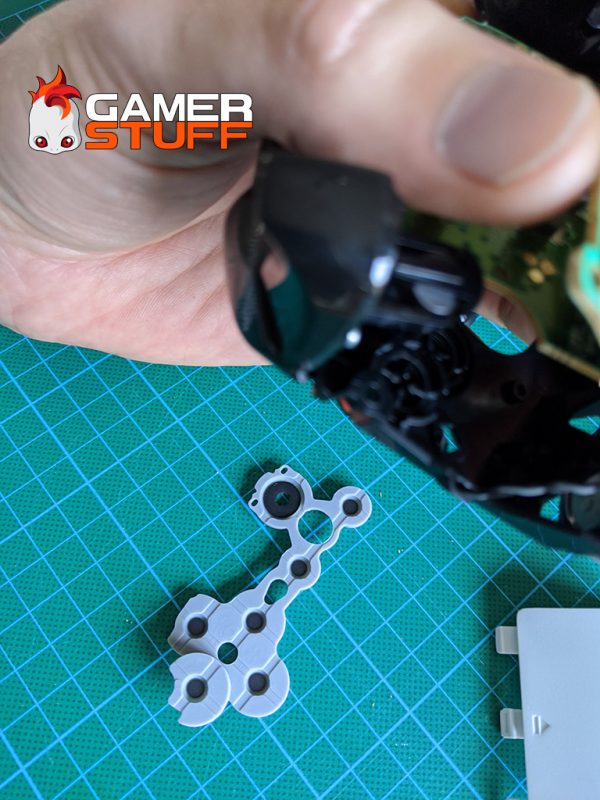

Étape 6 : Accéder aux boutons actions, Vu, Menu, Xbox

Dernière étape, pour accéder aux boutons il faut retirer la membrane. Les boutons sont situés dessous.

tuto demonter manette Microsoft Xbox One S

Voilà, vous savez à présent démonter une manette Xbox One S de A à Z. Pour la remonter il suffit de faire la même chose en sens inverse, en faisant bien attention à ne pas arracher les câbles des vibreurs.
Pensez à bien repositionner chaque élément sans jamais forcer. N’oubliez pas la prise jack.

[INFO] Pour ceux qui préfèrent une vidéo, Draw My Pad a réalisé un excellent tuto :
