Depuis l’avènement du streaming et des formats numériques HD c’est la nouvelle mode chez les accessoiristes Hi-Fi, proposer toutes sortes de produits numériques miracles permettant soit disant d’améliorer le rendu d’un signal numérique.
Ça va du câble USB plaqué or au câble HDMI en graphène à 500€ le mètre. Si, si, c’est n’importe quoi mais malheureusement ça existe !
De la même façon, j’ai pu voir débarquer ici et là, notamment sur des pages Facebook, des offres pour des Switchs audiophiles. Oui, des switchs… audiophiles. Rien qu’en l’écrivant je me dis qu’il y a un truc qui cloche.
Qu’est ce qu’un switch Ethernet
Pour rappel, grosso modo un switch est un équipement qui relie plusieurs segments (câbles ou fibres) dans un réseau informatique. Il se présente sous la forme d’un boîtier doté de ports Ethernet RJ45… Pour faire simple, c’est une multiprises RJ-45.

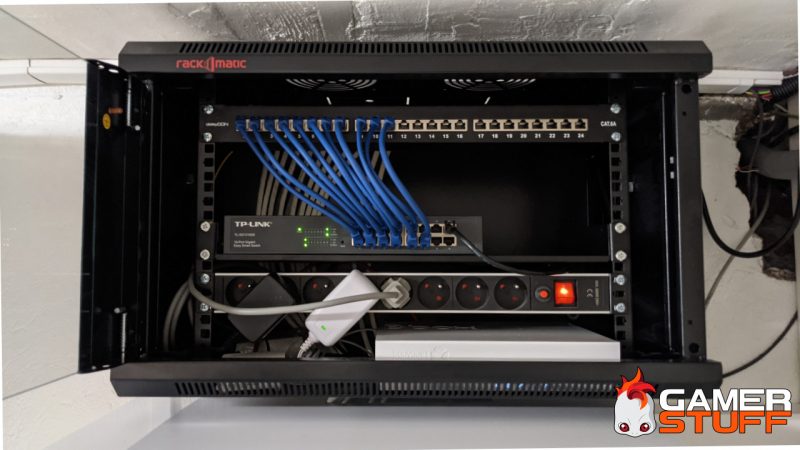

Il y en a un par exemple à l’arrière de chaque box Internet, où ici dans mon boîtier réseau perso :
Comment fonctionne un switch Ethernet ?
Le switch Ethernet, ou commutateur, assure la communication, la réception et la redistribution de messages, entre les différents ordinateurs et périphériques d’un même réseau. En se basant sur une table d’adressage (adresse MAC et port), le switch Ethernet est en charge de gérer les échanges de trames d’une machine A vers le port Ethernet d’une machine B. Et c’est tout, le switch est simplement un passe plat intelligent.
J’insiste sur le fait qu’un switch gère des trames et non des paquets car la différence est cruciale pour mon explication.
La trame (unité de données du protocole de la couche liaison de données) est une suite de bits, et elle encapsule les paquets alors que les paquets (unité de données du protocole de la couche réseau) sont des fragmentes de données et qui eux même encapsulent des segments.
Une autre différence majeure est qu’une trame inclut l’adresse MAC du périphérique alors qu’un paquet inclut l’adresse IP du périphérique.
L’arnaque idiophile du switch audiophile
Bref, vous l’aurez compris je l’espère, un Switch Ethernet ne gère que des bits, à savoir des suites de 0 et de 1.
A aucun moment le switch n’est en capacité d’analyser le message contenu dans les trames qu’il transfère, et ce, que ce soit une vidéo, une musique, des données de jeux vidéo ou un fichier Word.
De plus, les protocoles d’échanges de ces trames intègrent des contrôles de transmission afin de minimiser/corriger les erreurs. Il n’y a donc aucune perte d’information, quand vous copiez un fichier sur un serveur, il est la copie exacte du fichier source présent sur votre machine. Et heureusement ! Vous vous imaginez les GAFAM devant gérer la détérioration de données produite par les millions de kilomètres de câbles qu’ils gèrent ?! ^^
Donc acheter un switch audiophile en pensant améliorer la qualité de restitution d’une installation audio revient à vouloir changer le câble USB d’une imprimante pour améliorer le rendu de ses impressions. C’est juste débile !
Et c’est également valable pour l’achat de câbles RJ-45 plaqués or ou certifiés « audio pigeon »…
Mais je ne suis pas le seul à tenter de l’expliquer, le youtubeur jipihorn l’explique très bien dans sa vidéo :
Edit : Nouvelle vidéo de la chaine Linus Tech Tips (English)
Edit 2 : Nouvelle vidéo de la chaine underscore_ (français)
Encore quelqu’un qui parle de ce qu’il n’a probablement jamais essayé sur une installation résolvante. c’est de la pseudo raison magnifiée par l’ignorance et la parti pris …
Lol…Encore quelqu’un qui arrive dans le monde numérique avec ses croyances analogiques ! Comme je l’ai écrit, un switch ne modifie pas (et heureusement) les trames qu’il véhicule. Il n’y a rien à essayer, c’est un fait établi comme le fait que la terre est ronde. L’ignorance ici c’est de n’avoir aucune base en informatique.
Ici il n est question de swich audiophile. Soit filtres alimentation, recloking des données et nettoyage des bruit et autres interférence induit par le réseau lui même, le fichier audio streame et du coup plus propre plus précis et plus naturel. Il faut arrêter de prendre les audiophile pour des idiophile. Certe il y en a, comme pour toutes passion auto tv etc. Il faut souvent rechercher le model au RQP. Le sien Angel n8 par exemple intégré des horloges tcxo femtoseconde. Une alimentation à très faible bruit. Un traitement anti iem et un recloking des bit. Le rythme et la qualité de ses bit. Et très importantes. J ai fait des essais croisé avec se swich audio et qq switch standard et autre pro. La différence saute au yeux des plus sceptique. Bien entendu cela dépendra du matériel utilisé. De sont optimisation. Mettre un moteur porche dans une deuch. Vous me comprener. Des imbéciles il y en a pour tous.les pires ses tj ceux qui parle de chose qu il non même pas essayé. Croiser moi un gas qui met 450fr ch pour un swicht. Si sa ne vas pas il court le rendre au Magazin. Comme les câbles secteur. Encore aujourd hui vous trouverez tj des sceptique. Comme pour les fusible spécialisé. La aussi scepticisme. Pourtant.. La différence entre du prêt à porter et du sur mesure la aussi. Bref question de goût et… De moyen financier. Pourtant ont trouvé du sur mesure d exelente qualité pas plus cher. La hi-fi sais une affaire de goût d envie et de recherche d une certaine perfection. Faut savoir s arrêter. Si non. Le porte monneille se vide. Mdr
Bonjour,
Merci pour votre réponse très détaillée et respectueuse. J’apprécie.
Cependant je reste dans le camp des sceptiques et je range tout ça dans « croyance mystique et effet placebo ».
Informatiquement parlant ça n’a aucun sens, on ne peut pas améliorer le message contenu dans un flux binaire. Tout comme un câble RJ-45 n’améliorera pas non plus la qualité d’un morceau de musique (s’il est utilisé pour véhiculer un signal numérique).
Un Switch ne fait pas le même travail qu’un DAC qui lui transforme des bits en signal analogique.
Sur un réseau, ce sont des « paquets » dans le cadre du protocole TCP/IP (là, il n’est pas encore question de musique ! pourquoi alors parler de flux audio ? c’est un raccourci de langage qui prête volontairement à confusion). Améliorer le son revient à modifier ces paquets de bits, c’est impossible. Et s’il manquait des trames, comme dans le cas d’un câble HDMI, il y aurait du clipping, ça s’entendrait !
Quand j’entends « Horloge » je pense à jitter. C’est une notion inconnue du transport de données sur IP/Ethernet/WiFi, que ce soit pour un message « pure data » ou « audio ». Car tous ces protocoles sont des liaisons ASYNCHRONES qui ne font pas appel à une référence temporelle. Il y a du Jitter sur une liaison S/PDIF, Optique, AES/EBU, Oui 💡 mais pas sur l’Ethernet.
Concernant le bruit électrique propagé. Le signal électrique est géré par la couche 1 du modèle OSI qui s’assure que la différence de voltage est suffisamment fiable pour générer des 1 ou des 0. Si le job est mal fait des erreurs sont générées, et des trames éventuellement réémises selon les protocoles de niveau supérieurs utilisés. Le bruit électrique est donc nativement prévu pour être géré en standard, c’est nécessaire et suffisant.
Si les périphériques réseau avaient une incidence sur la qualité des messages véhiculés ce serait une catastrophe au niveau informatique, des fichiers copiés de serveurs en serveurs perdraient de l’information tous les km, quand il en parcours des milliers.
Imaginez le nombre de Switch « industriels » que traverse votre flux audio Hi-Res Qobuz avant d’arriver sur votre switch « audiophile » à la maison. On peut faire la même analogie avec un câble d’alimentation de 1m qui est précédé par des centaines de mètres de câbles électriques Leroy Merlin dans les murs d’un logement.
Je veux bien qu’on cherche à améliorer son installation audio, je suis moi-même un passionné de son et vidéo et je possède un système plutôt sympa, mais il faut le faire avec discernement et respect des notions de physique/informatique.
Les limites des connaissances en physique sont incapables d’expliquer les différence de son entre 2 câbles et pourtant, un mauvais câble peu pourrir un système audio, c’est pareil pour le reste.
Si vs n’avez jamais écouté un système HDG ou si vous n’entendez pas de différences entres les systèmes, vous n’avez pas besoin de système HDG mais, vous pouvez foutre la paix à ceux qui étendent des différences.
Moi je n’y connais rien en vin et en cuisine (et je n’apprécie pas le restaux HDG) , mais je ne m’acharne pas sur les passionnés de gastronomie.
La HIFI c’est comme la cuisine, chacun ses gouts.
J’ai déjà écouté beaucoup de systèmes HDG, certains m’ont émerveillé et d’autres laissé de glace. Je vous invite à lire mes retours sur les éditions du Paris Audio Video Show.
De la même façon je vous laisse entendre ce que vous voulez entendre, l’effet placebo est très efficace, notamment pour les vins où certains connaisseurs apprécient surtout l’étiquette.
Par contre avec le numérique, et encore plus avec un switch, on parle d’informatique et donc de science, il n’y a pas de place pour les croyances de l’être suprême à l’oreille absolue.
Et contrairement à ce que vous pensez je ne m’acharne pas sur les passionnés de HDG, juste je rétablis des faits de façon à ce que de jeunes passionnés ne tombent pas dans le panneau de l’idiophilie et y laisse des tunes pour simplement enrichir des escrocs. D’ailleurs c’est marrant, en y pensant ça me donne envie de faire un article sur les câbles d’alimentation…
Bonjour,
intéressant comme commentaires, si effectivement, on ne fait que suivre le côté théorique de la chose et en prenant en compte les fiches techniques des constructeurs, effectivement ces switchs sont de véritables arnaques (+ 2 000 € pour certain !!!). Et je ne parle pas des câbles et autres conditionneurs de courant électrique !!!
Les faits sur le terrain sont bien différents : les lecteurs prétendent lire du 24 voir 32 bits mais la puce interne est bloqué à 18 bits, le câble utilise un alliage d’une qualité médiocre et la mesure des la résistance du câble démontre une perte inimaginable, l’isolation du câble n’isole rien ou empêche peut-être que l’air de passer (mais c’est pas certain…), le courant électrique ainsi que le bloc d’alimentation sont tellement instable que l’appareil fonctionne de manière optimal toutes les 120 secondes et pendant 1ième de seconde,…
Et c’est dans un salon type ‘Paris Audio Video Show’ que l’on entend vraiment correctement les choses ou alors tout ce que tu penses être inutile a justement mis en œuvre pour avoir un début de résultat (ils sont peu nombreux et que ce soit à Paris ou à München…)
Merci pour ce commentaire.
Ne plus suivre le côté théorie et se référer uniquement aux impressions de son oreille c’est tomber dans les croyances dites religieuses.
Si une personne pense être en mesure d’entendre une différence entre 2 switchs ou câbles Ethernet (véhiculant un signal numérique), je l’invite à relire mon article une seconde fois 🙂 et réellement se renseigner sur comment fonctionne le protocole TCP-IP (découpage, couche, trame, paquet, correction d’erreur, etc).
Heureusement que les alimentations des appareil numériques sont fiables et n’ont pas besoin de câbles ésotériques pour bien fonctionner, sinon je vous laisse imaginer la gueule des transactions boursières qui se passent bien plus rapidement que la transmission d’un morceau de musique streamé. :oD
Les transactions boursières sont de l’ordre de la nanoseconde : https://www.lefigaro.fr/conjoncture/2010/04/03/04016-20100403ARTFIG00023-la-vitesse-des-transactions-boursieres-inquiete-.php
Si une personne a un doute, je l’invite a regarder également cette vidéo qui traite du signal numérique : https://www.youtube.com/watch?v=AORqJHLW80I
Quant au Paris Audio Vidéo Show, pour l’avoir fait plusieurs années durant (https://gamerstuff.fr/category/actu/expositions-conferences/), les salles d’écoute ne sont clairement pas adaptées à l’écoute musicale. C’est mieux que rien mais les pièces ne sont pas traitées acoustiquement, beaucoup de revendeurs/fabricants le rappellent.
Personnellement je ne me fie pas aux écoutes que j’ai pu faire là-bas, même si beaucoup de systèmes étaient très sympas.
La démonstration de cet article est fausse donc elle arrive à une conclusion fausse. Mais c’est dommage car tout esprit scientifique devrait rester curieux et ouvert pour comprendre. Un signal numérique est un signal électrique, les data peuvent être intégralement transmises sans erreurs mais elles sont accompagnées de bruit électrique. C’est ce bruit électrique qu’on entend et qui vient perturber l’écoute (rendre froid et analytique un son qu’on veut réaliste et donc sans bruit, le plus proche possible de l’enregistrement). Et chose positive, le bruit électrique se mesure avec un oscilloscope donc il est très facile de prouver qu’il existe et qu’il n’empêche en rien la transmission des données à 100%.
Les data numériques sont transformées en signal analogique, elle sont également accompagnées du bruis électrique du réseau, du courant d’alimentation, des interférences radio, des micro vibrations des appareils. Tout ça est à minimiser au maximum pour profiter un maximum de la musique enregistrée.
Avec la même logique que la démonstration ci-dessus, on pourrait expliquer qu’un câble Ethernet CAT5, CAT6 ou CAT 7 c’est de la supercherie car les datas sont transmises à 100% par les câbles et que donc la qualité du blindage du câble ne sert à rien. Et bien si, car les datas sont perdues en route justement quand le bruit est trop fort sur la liaison Ethernet. Mais alors pourquoi le fichier arrive quand même en entier? Tout simplement parceque les protocoles réseaux gèrent la perte de données et les redemandent à l’émetteur jusqu’à réception intégrale. Donc oui dans les 3 cas le fichier arrive en intégralité mais pas du tout à la même vitesse. Et on ne peut pas en déduire que le blindage des câbles ne sert à rien puisque le fichier arrive avec un CAT 5 aussi bien qu’avec un CAT 7.
Un esprit scientifique reste factuel et ne laisse pas des croyances interférer avec la logique.
Les « vilaines perturbations » qui transitent par les câbles RJ45 restent dans les câbles, le NIC (cartes réseau) se contente d’analyser les paquets qu’il reçoit pour reformer le message numérique initial qui sera ensuite transmis au DAC (c’est ce dernier qui transforme les data numériques en signal analogique, pas le switch, pas le NIC). Bien sûr chaque PCB est truffé de filtres et la masse du câble réseau (la partie chromée du connecteur RJ-45) sert également de filtre.
Et quand bien même ce fameux « bruit électrique » arriverait jusqu’au DAC, s’il arrivait à passer par dessus ce DAC ce serait la démonstration que votre système est franchement mal conçu 🙂
Quant au switch, lui se contente de faire transiter les paquets qu’il reçoit, « bruit électrique » (diaphonie) ou pas, au final votre demonstration en devient même complètement hors sujet pour le coup puisqu’elle ne fait que confirmer qu’un switch « audiophile », au-delà de ne pas exister, servirait à rien.
Concernant les câbles Ethernet, le blindage ne dépend pas de la catégorie du câble mais de son type (U/UTP, F/UTP, U/FTP ou S/FTP).
Concernant les différences de catégories des câbles, cela influe sur les fréquences supportées par lesdits câbles (Cat5e 155 MHz, Cat6a 500 Mhz, etc), fréquences qui permettent de transporter plus d’informations et plus vite.
Concernant la diaphonie (les fameuses interférences) elles sont gérées par le blindage + les torsades + longueur du câble + bien sûr le protocol TCP. Bref c’est un non problème.
______________
https://community.fs.com/fr/blog/nic-card-guide-for-beginners-functions-types-and-selection-tips.html
https://community.fs.com/fr/blog/whats-the-difference-hub-vs-switch-vs-router.html
J’aurais bien aimé laisser un commentaire bienveillant mais c’est difficile quand vous commencez votre « démonstration » par une ânerie « un signal numérique est un signal électrique »…
Je suis curieux de lire vos explications quant à la fibre optique dans ce cas….
Dans le cas d’un câble réseau, le signal numérique est évidemment bien électrique (et symétrique).
Et de part part et d’autre d’un câble optique aussi, d’ailleurs.
Forcément, tout est électrique au niveau des cartes mères. Mais là on parle de la transmission dudit signal entre 2 cartes 😉
J ai une question vous mettez la vidéo de l ‘ etherregen , avez vous écouté, comparez cette appareil? avec un autre switch.
quelle est votre système hifi, pouvez vous le décrire .
le problème et que on parle de audio et que vous pensez que un informaticien .
comment expliquer que dans certain dac changer une puce receiver de chez cristal cs8412 par une cs8414 , apporte une plus significatif .et je suis septique de nature mais apres ecoute , oui il y a une difference.
Qu’est ce que vous n’avez pas compris dans mon article ?
On ne parle pas d’audio justement, on parle de signal « numérique » donc d’informatique. Un switch fait transiter des trames, pas de la musique, que vous le vouliez ou non un switch ne fait pas le différence entre un bout de fichier FLAC et un bout de fichier DOC.
De la même façon que la terre est ronde, je n’ai rien à écouter car il n’y a pas de magie, c’est juste factuel.
Quant au DAC, ça n’a juste aucun rapport. Un DAC comme son nom l’indique « Digital Analog Converter » transforme un signal numérique en signal analogique. Donc bien évidement s’il y a transformation, comme dans l’upscaling par ex, certaines puces meilleures sont meilleures que d’autres, de la même façon qu’une PS5 est meilleure qu’une PS3.
Si vous n’avez pas compris ces notions, je vous invite à reprendre les bases de l’électronique et de l’informatique.
Enfin parler d’écoute et de scepticisme, revient souvent à parler du biais de confirmation (https://fr.wikipedia.org/wiki/Biais_de_confirmation), la mémoire sensorielle auditive ne durant que quelques secondes.
AÏE AïE AïE, Vous Mélangez tout… Dans l’appellation « Audiophile » les constructeurs entendent à placer dans un environnement Audiophile, donc le boitier et blindé pour éviter le rayonnement, l’alimentation est confiée à un transfo linéaire thorique au lieu de celle à découpage, les composant sont triés et disposés de manière à diminuer le parcours de cette dernière. Les connectiques sont solides et ne laissent pas de place au jeu, les circuits sont montés sur anti vibration, l’horloge interne haut de gamme soignée, elle cadence l’envoi des paquets afin qu’ils se suivent dans l’ordre. En fait Tout est fait pour ne pas perdre de qualité du signal numérique ou pas c’est une bonne chose, ensuite elle évite le rayonnement électrique. Il est préconisé de placer le Switch le plus près possible de la box et sur une prise différente de celles dédiées au système hifi. pour les câbles RJ45, c’est pareil ils sont blindés pour éviter la contamination électrique pas pour changer le signal Numérique, un bon câble et fait pour perdre le moins de qualité du signal, pas pour ajouter quoi que ce soit, les différences entendues sont dues au matériaux utilisés et à leurs associations exemple argent pure, cuivre argenté, cuivre pure, nombre de brin, isolation, longueur etc etc Donc oui il existes des différences qui sont entendues et l’appellation audiophile est justifiée, mais pour toutes ces raisons indépendantes au signal transmis.
Il est quand même dommage de dire que je mélange tout alors que les arguments que vous apportez relèvent de l’analogique, voire de croyances religieuses. 😀
Un signal numérique n’a que faire de vos petites interférences, longueurs de câble ou autres. Un simple câble cat5e est prévu pour donner un signal fiable sur une longueur maximale de 100 mètres (328 pieds), autant dire que les 1,5m qui sépare un switch d’une box le font bien rigoler.
Si différences entendues il y a, c’est une simple vue de votre esprit. En numérique, ils circulent des 0 et des 1, pas une variation continue des caractéristiques d’un signal (amplitude, fréquence, phase). Point ! Ce n’est même pas discutable, c’est informatique !
Comme je le dis dans l’article, j’invite les personnes qui doutent à prendre des cours d’informatique réseau. Encore plus si elles commencent à me parler d’alimentation, de vibrations ou d’horloge interne… Quelle blague ! Juste à titre informatif, jetez une oeil au paragraphe « gestion des collisions » sur https://fr.wikipedia.org/wiki/Ethernet
Signal analogique :
– Représente l’information par une variation continue de l’amplitude
– Peut prendre une infinité de valeurs dans une plage donnée
– Est plus sensible aux perturbations et au bruit
– La qualité se dégrade progressivement avec la distance (dégradation graduelle)
Exemples : voix humaine naturelle, ondes radio AM/FM traditionnelles, signaux audio sur câble RCA
Signal numérique :
– Représente l’information par des valeurs discrètes (généralement binaires : 0 et 1)
– Ne prend qu’un nombre limité et précis de valeurs (souvent deux)
– Est plus résistant aux perturbations (tant qu’on peut distinguer les niveaux)
– Peut être régénéré parfaitement (sans perte) aux points de répétition
– La dégradation est de type « tout ou rien » (fonctionne parfaitement ou pas du tout)
Exemples : données Ethernet, communications USB, signaux HDMI
Vous n’avez toujours pas compris quel dommage. Je vous parle d’interférences sur le système hifi environnant pas sur le signal numérique. Je vous rejoins sur le signal, oui il ne peut etres modifié mais l’ajout de cette petite boîte mal foutue peut interférer sur le système entier. D’ailleurs pour être complet il faut aussi traiter l’alimentation de la box elles-mêmes car souvent de piètre qualité donc donc lui adjoindre une alimentation substituant la sienne.
Vous essayez d’insinuer que des interférences vous remonter le long du câble RJ-45 pour aller perturber « le rendu sonore » du DAC ou de l’ampli ?
Quant au mythe des alimentations, qui permet de gagner en transparence, en ouverture et en profondeur, pour moi ça revient à parler d’une lessive qui lave plus blanc que blanc. Sur un switch, si mon fichier arrive 100% identique (et c’est le cas) de mon ordi vers mon NAS, c’est que l’alimentation est efficace. Encore une fois, on parle de numérique, je ne vois pas ce qu’une amélioration de l’alimentation a à voir là-dedans.
Ok je suis croyant, et vous, bouché ! L’alimentation c’est pour ne pas polluer les éléments extérieur (dans une même pièce si il y a 5 prises de courant, elles sont toutes reliées entre elle), votre fichu signal numérique on s’en fout totalement. Vous n’êtes pas audiophile et je ne suis pas informaticien, vous avez raison. Restons en là, c’est plus sage !
Oui c’est préférable. Juste pour info, l’audiophile se basse sur ses sens, l’informaticien sur la science…
Bonne journée.
@Netrunner, tu as bien sur totalement raison, mais ils ne pourront jamais l’entendre après avoir dépenser 3000 euros dans un switch à 40 balles! 🙂
Alors félicitations messieurs pour votre switch « Audiophile »!
Et félicitations aussi à ces constructeurs qui vont certainement avoir de nombreux pigeons « audiophiles »
